Beschrijving

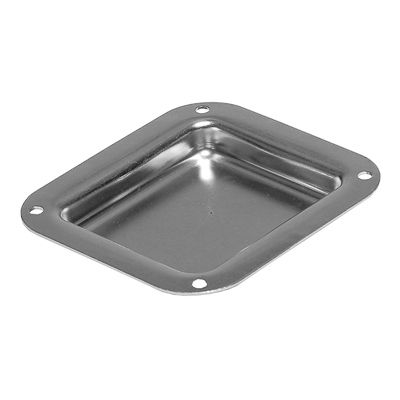

De D0946Z heeft een gesloten middenvlak zonder voorgeponste connectoruitsparingen. De bevestigingsgaten bevinden zich in de buitenrand.
De actuele fabrikanttekening toont buitenmaten van 102 × 112 mm en een wanduitsparing van 78 × 88 mm. Controleer de beschikbare inbouwruimte en de montagepositie vóór bevestiging.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: D0946Z
- Type: blinde inbouwschotel zonder connectoruitsparingen
- Materiaal: 1,2 mm staal
- Afwerking: PennBrite verzinkt
- Buitenmaten volgens actuele tekening: 102 × 112 mm
- Schoteldiepte: 13 mm
- Wanduitsparing volgens actuele tekening: 78 × 88 mm
- Bevestigingsgaten: 4, diameter 5,2 mm volgens tekening
- Leveringseenheid: per stuk
Toepassingen
Voor een verzonken gesloten plaat in passende flightcases en transportkisten. Kies voor een aansluitpaneel met voorgeponste gaten de uitvoering die bij de gekozen connectoren past.
