Beschrijving

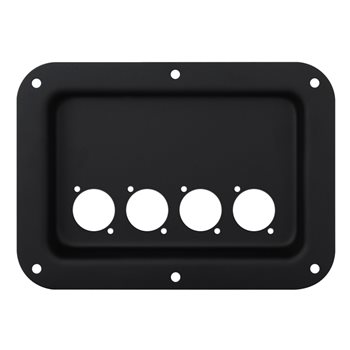

De D024K is een lege aansluitplaat met 4 D-serie-uitsparingen voor passende chassisconnectoren. De connectoren zijn afzonderlijke onderdelen en worden niet als onderdeel van deze lege schotel geleverd.
De fabrikant noemt D-serie-uitvoeringen van onder meer XLR, Speakon en RJ45. Controleer altijd de behuizing en het gatenpatroon van de gekozen connector. De actuele tekening toont de wanduitsparing en de montagegaten van de schotel.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: D024K
- Type: inbouwschotel voor D-serie-connectoren
- Materiaal: 1,2 mm staal
- Afwerking: zwart
- Aantal D-serie-uitsparingen: 4
- Buitenmaten: 178 × 127 mm
- Schoteldiepte: 16 mm
- Wanduitsparing volgens actuele tekening: 148,5 × 96 mm
- Bevestigingsgaten schotel: 6, diameter 5,2 mm volgens actuele tekening
- Levering: lege schotel, zonder connectoren
Toepassingen
Voor passende aansluitpanelen in flightcases en transportkisten. Vergelijk de connectoruitvoering, wanduitsparing en montageruimte met de technische tekening.
