Beschrijving

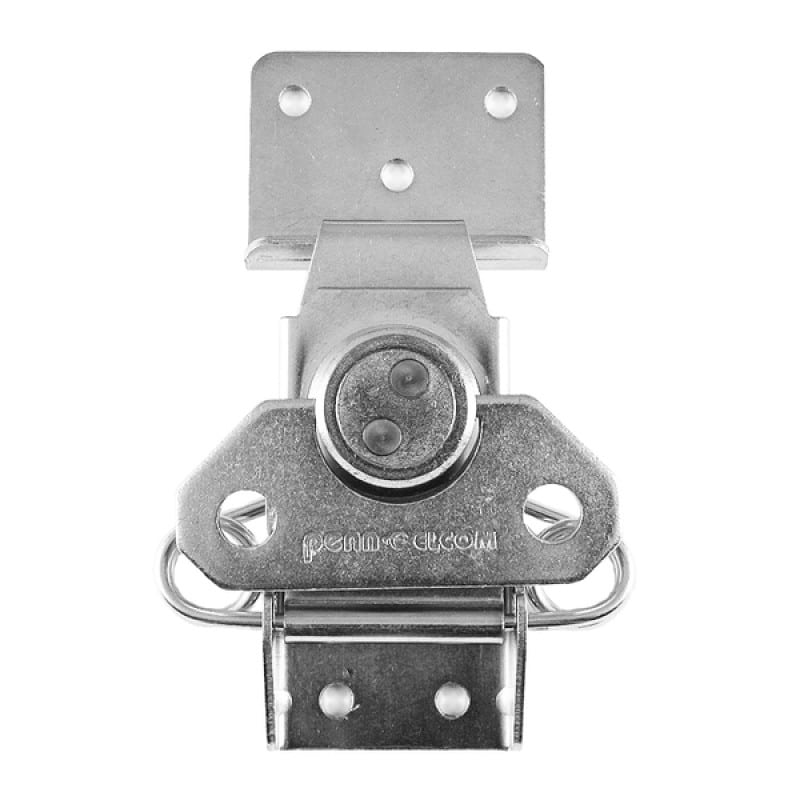

De L0925Z wordt op de buitenzijde van een passende koffer of behuizing gemonteerd. Het veermechanisme werkt samen met het bijbehorende sluitplaatje om de sluiting te bedienen.
De technische tekening toont een breedte van 76 mm, totale hoogte van 122 mm en dieptemaat van 20 mm. De bevestigingsgaten hebben een diameter van 5 mm. Controleer de volledige montagepositie en bewegingsruimte.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: L0925Z
- Type: grote geveerde opbouwvlindersluiting
- Materiaal: staal
- Afwerking: verzinkt
- Breedte × totale hoogte volgens tekening: 76 × 122 mm
- Dieptemaat volgens tekening: 20 mm
- Bevestigingsgaten volgens tekening: 5 mm
- Levering: één vlindersluiting met bijbehorend sluitplaatje
Toepassingen
Voor passende koffers, flightcases en transportbehuizingen. Stem sluiting, sluitplaatje en bevestiging af op de aansluiting tussen deksel en kast.
