Beschrijving

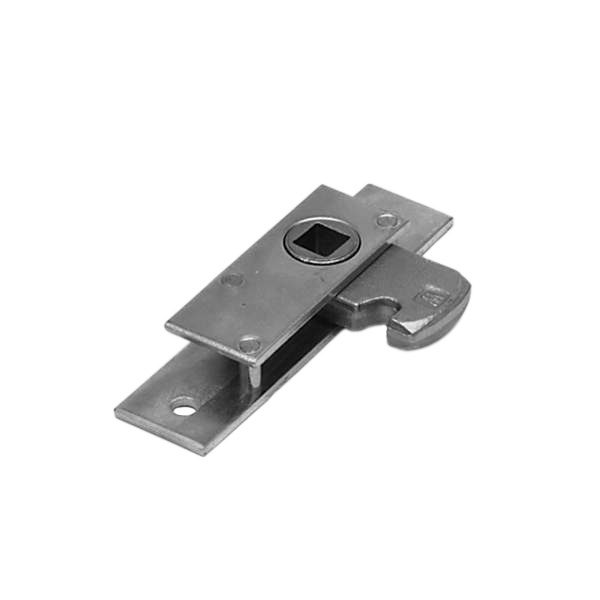

De L0785 verbindt twee passende paneeldelen met een intern haakmechanisme. De vierkante aandrijving wordt met de L0790 T-sleutel gedraaid om de verbinding aan te trekken of los te maken.
De fabrikant vermeldt een voorplaat van 83 × 20 mm, een behuizingsdiepte van 38,5 mm en een profielmaat van 11,5 mm. De bevestigingsgaten hebben een diameter van 4,8 mm. Controleer de volledige inbouwvorm op de technische tekening.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: L0785
- Type: verborgen paneelslot / coffin lock
- Materiaal: stalen behuizing met messing mechanisme
- Afwerking: verzinkt
- Aandrijving: vierkant, met afzonderlijke L0790-sleutel
- Voorplaat: 83 × 20 mm
- Behuizingsdiepte volgens fabrikant: 38,5 mm
- Profielmaat volgens tekening: 11,5 mm
- Bevestigingsgaten: 4,8 mm
- Levering: één paneelslot, zonder L0790-sleutel of bevestigingsschroeven
Toepassingen
Voor passende paneelverbindingen, kisten en modulaire constructies. Stem inbouwruimte, bevestiging en paneeldikte af op de toepassing. De fabrikant noemt L0795 als afzonderlijke afstandsplaat wanneer de paneelopbouw dat vereist.
