Beschrijving

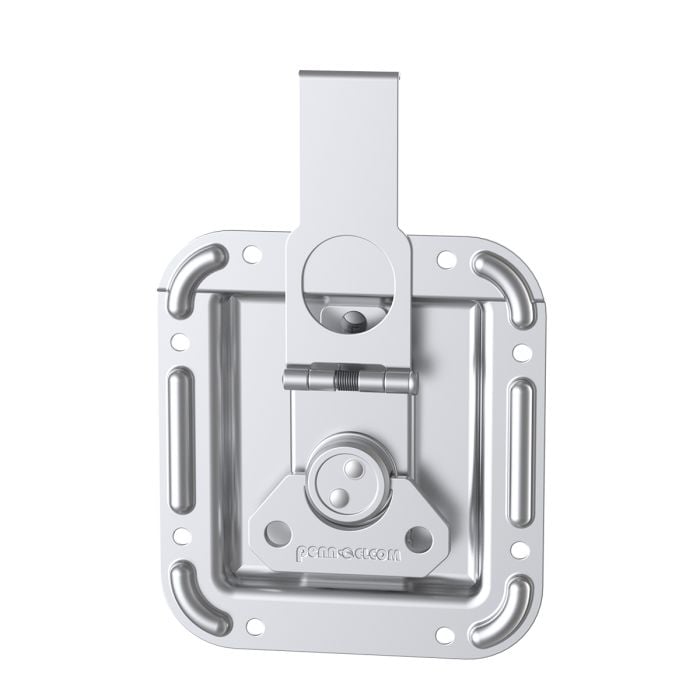

De L0747/64 overbrugt de sluitrand van een passende flightcase. De sluiting is gemaakt van 1,2 mm staal met PennBrite verzinkte afwerking en zit in een schotel van 10 mm diep volgens de fabrikantfiche.
De haaklengte van deze uitvoering is volgens de fabrikantfiche 62,3 mm, gemeten vanaf de verspringing. De schotel meet volgens de tekening 115 × 127 mm; de wanduitsparing is 87 × 96 mm. Controleer ook de positie van het afzonderlijke sluitplaatje.
De fabrikant noemt L0965/CP of L0747/CP als passend sluitplaatje en L0747/BP als passende rugplaat. Deze onderdelen worden afzonderlijk geleverd.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: L0747/64
- Type: grote overlapsluiting in inbouwschotel
- Materiaal: 1,2 mm staal
- Afwerking: PennBrite verzinkt
- Uitvoering: randverspringing
- Haaklengte vanaf verspringing volgens fabrikantfiche: 62,3 mm
- Schotelmaat volgens tekening: 115 × 127 mm
- Schoteldiepte volgens fabrikantfiche: 10 mm
- Wanduitsparing volgens tekening: 87 × 96 mm
- Bevestiging: acht montagepunten
- Passende afzonderlijke sluitplaatjes volgens fabrikant: L0965/CP of L0747/CP
- Passende afzonderlijke rugplaat: L0747/BP
- Levering: één overlapsluiting, zonder sluitplaatje of rugplaat
Toepassingen
Voor passende flightcases waarbij de sluiting over een sluitprofiel of rand moet grijpen. Stem haaklengte, verspringing, sluitplaatje en wanduitsparing op de constructie af.
