Beschrijving

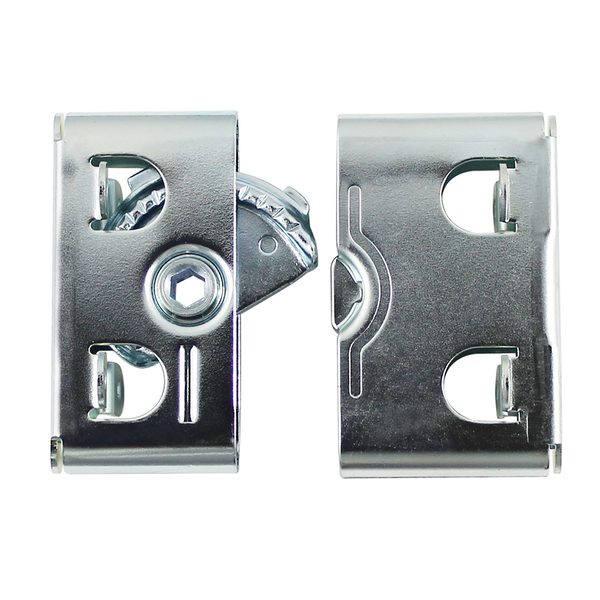

De Penn Elcom 9290F is het vrouwelijke tegenstuk van het 9290-paneelsluitsysteem. Dit verzinkt stalen onderdeel werkt samen met de afzonderlijk verkrijgbare 9290M. Het systeem trekt twee panelen naar elkaar toe met een draaibaar roto-lockmechanisme en heeft diepe montagelippen voor dikkere panelen.
Kenmerken
- Uitvoering: vrouwelijk tegenstuk voor Penn Elcom 9290M.
- Materiaal: staal met verzinkte afwerking.
- Montage met diepe lippen of aan de achterzijde.
- Afmetingen volgens tekening: 86,5 × 52 mm.
- Montagegaten: Ø 5 mm; hartafstand 44,5 mm.
- Bevestiging met M5-schroeven of 5 mm-klinknagels; niet meegeleverd.
- De bediening gebeurt via het mannelijke 9290M-deel met de afzonderlijk verkrijgbare 9608-zeskantsleutel.
- Levering per stuk; 9290M en bedieningssleutel niet inbegrepen.
Toepassingen
Voor paneelverbindingen in flightcases, kasten en apparatuurbehuizingen met dikkere panelen. De diepe montagelippen bieden een andere inbouwpositie dan de ondiepe 9280-serie; raadpleeg de systeemtekening.
