Beschrijving

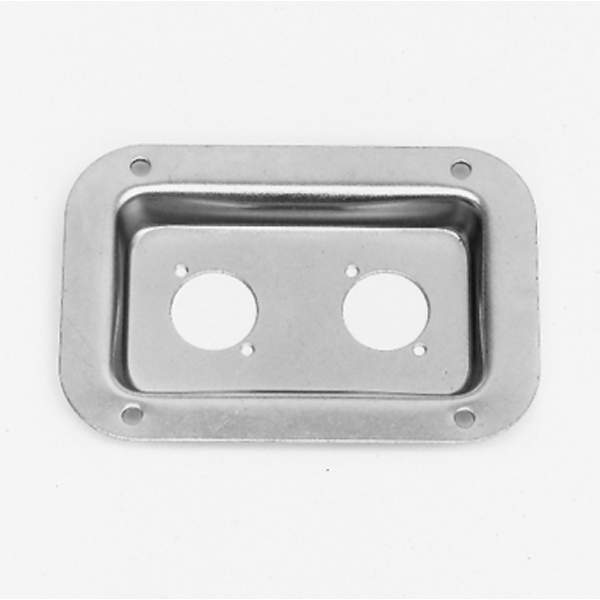

De D0604Z is een aansluitplaat voor twee passende D-serie-chassisconnectoren. De connectoren zijn afzonderlijke onderdelen en worden niet met deze lege schotel geleverd.
De fabrikant noemt D-serie-uitvoeringen van onder meer XLR, Speakon en RJ45. Controleer de behuizing en het gatenpatroon van de gekozen connector; de actuele schoteltekening toont de benodigde wanduitsparing.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: D0604Z
- Type: inbouwschotel voor twee D-serie-connectoren
- Materiaal: 1,2 mm staal
- Afwerking: PennBrite verzinkt
- Buitenmaten: 130,5 × 89 mm
- Schoteldiepte: 13 mm
- Wanduitsparing volgens actuele tekening: 106 × 63 mm
- Bevestigingsgaten schotel: 4, diameter 5,2 mm
- Levering: lege schotel, zonder connectoren
- Leveringseenheid: per stuk
Toepassingen
Voor passende aansluitpanelen in flightcases en transportkisten. Vergelijk connectoruitvoering, wanduitsparing en montageruimte met de technische tekening.
