Beschrijving

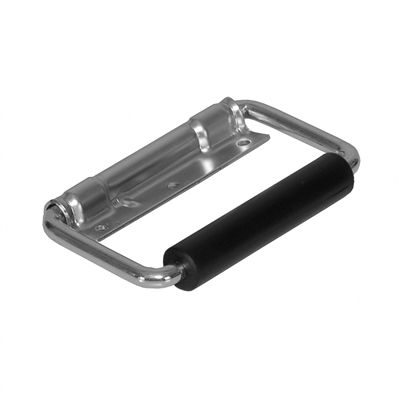

De H1078 heeft een veermechanisme dat de neerklapbare beugel terugbrengt naar de rustpositie. De greep wordt op de buitenzijde van een passende behuizing gemonteerd.

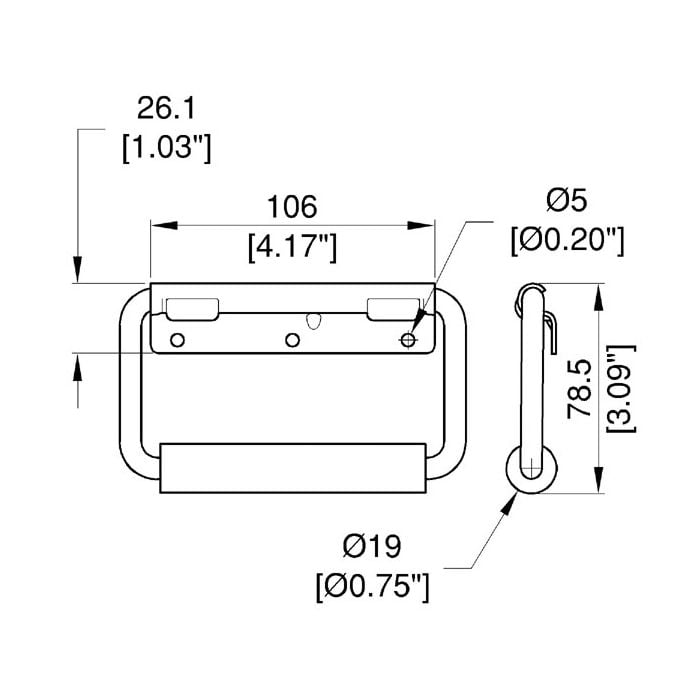

De technische tekening toont een montageplaat van 106 × 26,1 mm, een totale hoogte van 78,5 mm en drie bevestigingsgaten van 5 mm. De fabrikant noemt H1078/BP als passende afzonderlijke rugplaat.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: H1078

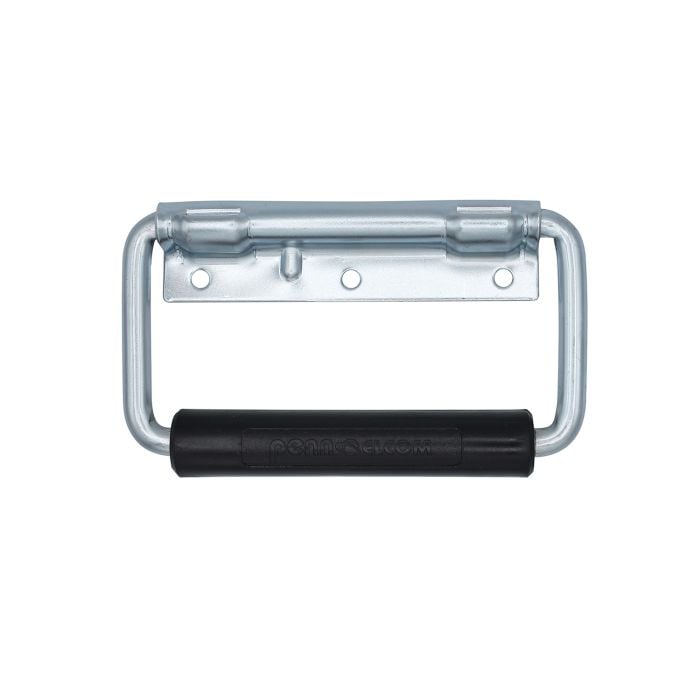

- Type: geveerde opbouwhandgreep
- Materiaal: 1,6 mm staal
- Afwerking: PennBrite verzinkt
- Greepdiameter: 19 mm
- Montageplaat volgens tekening: 106 × 26,1 mm
- Totale hoogte volgens tekening: 78,5 mm
- Bevestiging volgens tekening: drie gaten van 5 mm
- Passende afzonderlijke rugplaat: H1078/BP
- Levering: één handgreep, zonder rugplaat
Toepassingen
Voor passende flightcases, transportkisten en andere behuizingen. Controleer de wandconstructie, bevestiging en ruimte voor de bewegende beugel.
