Beschrijving

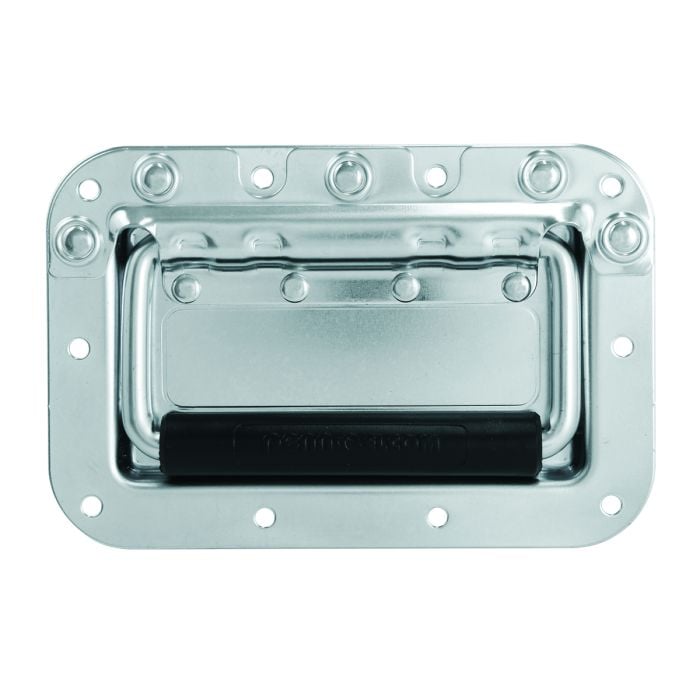

De H7159Z is een middelgrote klaphandgreep voor verzonken montage in een flightcasewand. De handgreep heeft een grip van 17 mm, een beugel van 8 mm en tien bevestigingsgaten.
Penn Elcom vermeldt H1085 en H1906 als passende achterplaten en H1051G als bijbehorende afdichting. De technische tekening toont de uitsparing en het gatenpatroon voor de montage.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: H7159Z
- Type: middelgrote Heavy Duty-inbouwhandgreep
- Materiaal: 1,2 mm staal
- Afwerking: PennBrite verzinkt
- Buitenmaten schaal (b × h): 161 × 107 mm
- Nominale schaaldiepte: 10 mm
- Uitsparing volgens tekening (b × h): 130,5 × 76,5 mm
- Grip: 17 mm
- Beugel: 8 mm
- Veermechanisme: dubbel geveerd
- Bevestigingsgaten: 10, met klinknagelbescherming
- Passende achterplaten volgens fabrikant: H1085 en H1906
- Bijbehorende afdichting: H1051G
- Levering: per stuk
Toepassingen
Voor flightcases en transportkisten met een passende inbouwuitsparing en stevige bevestiging aan de casewand.
