Beschrijving

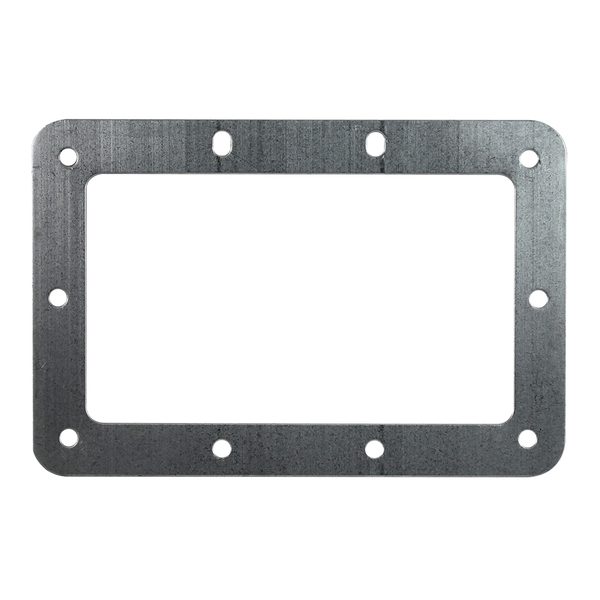

De H1906 is een afzonderlijke tegenplaat voor montage achter een passende inbouwgreep. De fabrikant noemt modellen uit de H1061-, H1064-, H7151- en H7154-serie.
De centrale opening in de plaat meet volgens de tekening 129 × 75,2 mm. Dit is de opening in de rugplaat; controleer de benodigde wanduitsparing afzonderlijk bij de gekozen handgreep. Vergelijk het volledige montagepatroon met de handgreep en de casewand.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: H1906
- Type: rugplaat met centrale opening
- Materiaal: 1 mm staal
- Afwerking: verzinkt
- Buitenmaat volgens tekening: 161 × 106 mm
- Montage: ronde en langwerpige openingen volgens technische tekening
- Passende modellen volgens fabrikant: H1061Z, H1061CH, H1064Z, H1064K, H7151Z, H7151C, H7151S, H7151K, H7154Z, H7154EZ en H7154K
- Levering: één rugplaat, zonder handgreep
Toepassingen
Voor passende versteviging van het bevestigingsvlak achter een inbouwgreep uit de genoemde series. Controleer de exacte uitvoering, plaatvorm en het montagepatroon vóór montage.
