Beschrijving

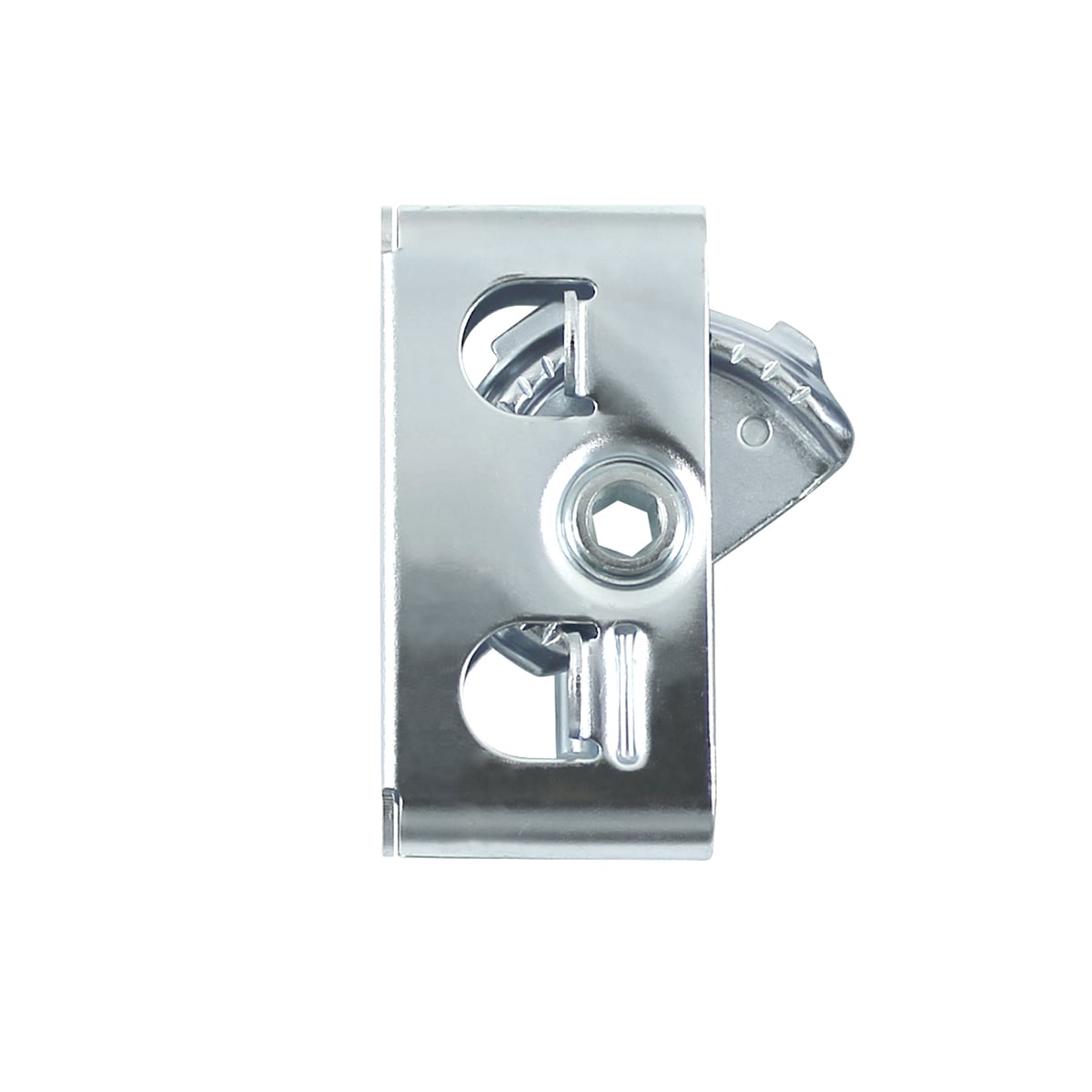

De Penn Elcom 9280M is het mannelijke sluitingsdeel van het 9280-paneelsluitsysteem. Dit verzinkt stalen onderdeel werkt samen met de afzonderlijk verkrijgbare 9280F. Het systeem trekt twee panelen naar elkaar toe met een draaibaar roto-lockmechanisme en heeft ondiepe montagelippen voor dunnere panelen.
Kenmerken
- Uitvoering: mannelijke sluitingshelft voor Penn Elcom 9280F.
- Materiaal: staal met verzinkte afwerking.
- Montage met ondiepe lippen of aan de achterzijde.
- Afmetingen volgens tekening: 86,4 × 43,7 mm.
- Montagegaten: Ø 5 mm; hartafstand 44,7 mm.
- Bevestiging met M5-schroeven of 5 mm-klinknagels; niet meegeleverd.
- Bediening met de afzonderlijk verkrijgbare Penn Elcom 9608-zeskantsleutel (7,9 mm).
- Levering per stuk; 9280F en bedieningssleutel niet inbegrepen.
Toepassingen
Voor het verbinden van dunnere panelen in flightcases, kasten en apparatuurbehuizingen. Voorzie het passende tegenstuk op het tegenoverliggende paneel en volg de systeemtekening bij het bepalen van de montagepositie.
