Beschrijving

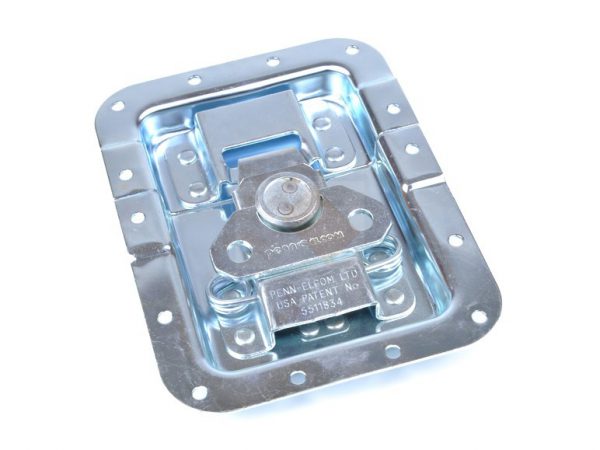

De Penn Elcom L944/537/10MOL3 is een grote MOL3-inbouwvlindersluiting van verzinkt staal in een 10 mm diepe schotel. Het verzet van 27 mm is bedoeld voor montage over een bijpassend kofferprofiel.
Kenmerken
- MOL3-systeem met automatische positionering van de sluiting.
- Laag T-Cam-mechanisme en vasthoudfunctie voor de sluiting.
- Materiaal: 1,2 mm staal met verzinkte afwerking.
- Buitenmaat schotel volgens actuele tekening: 174 × 127 mm.
- Schoteldiepte: 10 mm.
- Wanduitsparing volgens tekening: 145 × 96 mm.
- Bevestiging: veertien montagegaten van 5,2 mm.
- Verzet: 27 mm.
- Afstand van de scheidingslijn tot het midden van de dichtstbijzijnde montagegaten: boven 11 mm, onder 12 mm.
- Zonder ingebouwd sleutelslot.
- Passende rugplaat: Penn Elcom L0526, afzonderlijk verkrijgbaar.
Toepassingen
Voor grote flightcases en transportkoffers met een passend profiel bij het verzet van 27 mm. Controleer de wanduitsparing en het boorpatroon op de technische tekening voordat je de koffer bewerkt.
