Beschrijving

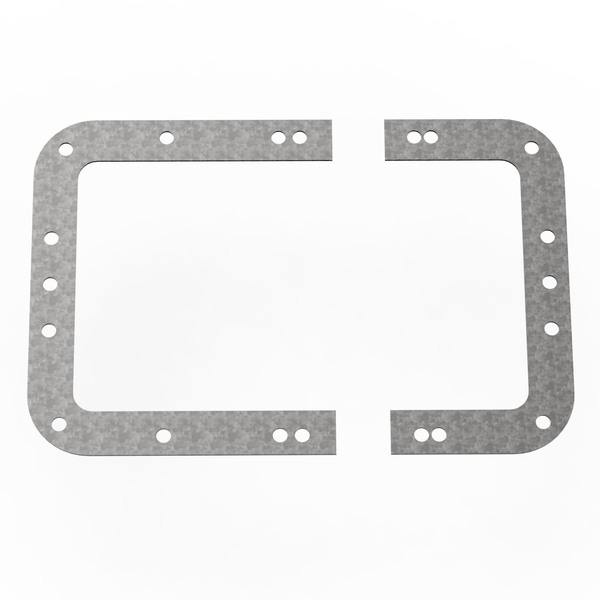

De L0526 bestaat uit twee plaatdelen die achter de bevestiging van een passende grote inbouwvlindersluiting worden gemonteerd. De fabrikant vermeldt afstanden van 19 mm en 10 mm van de scheidingslijn tot het hart van de bevestigingsgaten.
De technische tekening toont een hoogte van 127 mm en plaatdelen met breedtes van 108 mm en 64,8 mm. Vergelijk het volledige gatenpatroon en de positie van de scheidingslijn met de gekozen sluiting.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: L0526
- Type: tweedelige rugplaat voor grote inbouwvlindersluitingen
- Materiaal: 0,9 mm staal
- Afwerking: verzinkt
- Hoogte volgens tekening: 127 mm
- Breedtes van de plaatdelen volgens tekening: 108 mm en 64,8 mm
- Montagegegevens volgens fabrikant: 19 mm en 10 mm van scheidingslijn tot hart bevestigingsgat
- Levering: één tweedelige rugplaat, zonder sluiting
Toepassingen
Voor passende versteviging achter een grote inbouwvlindersluiting. Controleer de exacte montagegegevens van sluiting en casewand; de algemene aanduiding groot bepaalt de passing niet.
