Beschrijving

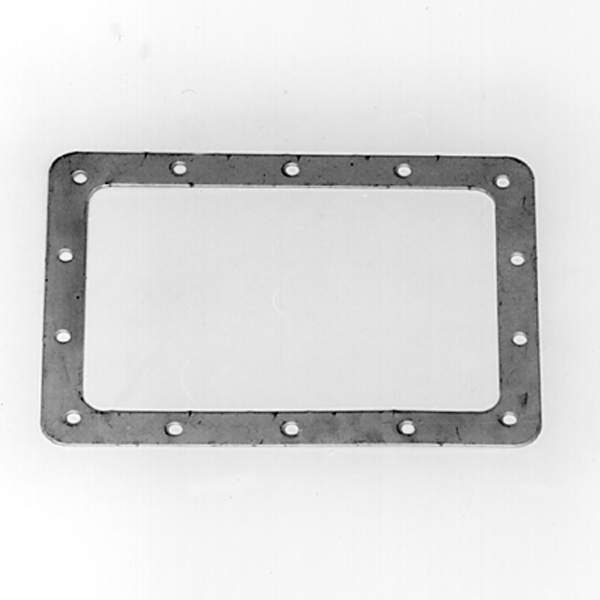

De H1065/BP is een afzonderlijke tegenplaat voor montage achter een passende handgreep. De fabrikant noemt H7165Z, H7165K, H7165/10Z, H7165/10EZ en H7165/10K als passende modellen.
De technische tekening toont een buitenmaat van 178 × 127 mm en veertien bevestigingsgaten van 5 mm. Vergelijk het gatenpatroon met de gekozen handgreep en de casewand.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: H1065/BP
- Type: rugplaat / tegenplaat voor handgrepen
- Materiaal: 1 mm staal
- Buitenmaat: 178 × 127 mm
- Bevestiging volgens tekening: veertien gaten van 5 mm
- Passende modellen volgens fabrikant: H7165Z, H7165K, H7165/10Z, H7165/10EZ en H7165/10K
- Levering: één rugplaat, zonder handgreep
Toepassingen
Voor passende versteviging van het bevestigingsvlak achter een H7165-handgreep. Stem de montage af op de handgreep en de wandconstructie.
