Beschrijving

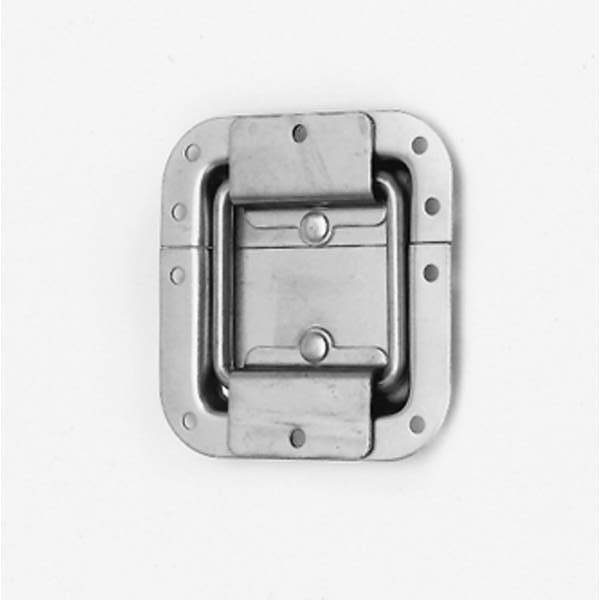

De D0597Z is een dekselstop voor verzonken montage in een passende koffer- of flightcaseconstructie. De fabrikant vermeldt buitenmaten van 105 × 102 mm en 10 bevestigingsgaten.
Dit model is uitgevoerd met een verzet van 27 mm. Kies de uitvoering op basis van de aansluiting tussen deksel en kast en bepaal de uitsparing en bevestigingspunten met de technische tekening.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: D0597Z
- Type: inbouwdekselstop
- Materiaal volgens actuele fabrikantfiche: 1,2 mm staal
- Afwerking: PennBrite verzinkt
- Buitenmaten: 105 × 102 mm
- Schoteldiepte: 10 mm
- Verzet: 27 mm
- Aantal bevestigingsgaten: 10
- Afstand deellijn tot gatcentrum volgens fabrikant: 10 mm
- Leveringseenheid: per stuk
Toepassingen
Voor passende flightcases en transportkisten met een scharnierende deksel. Controleer de montagegeometrie en de beschikbare inbouwruimte aan de hand van de fabrikanttekening.
