Beschrijving

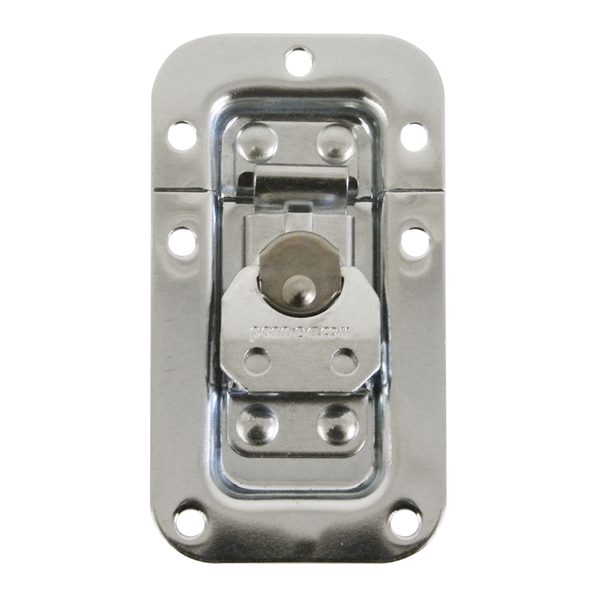

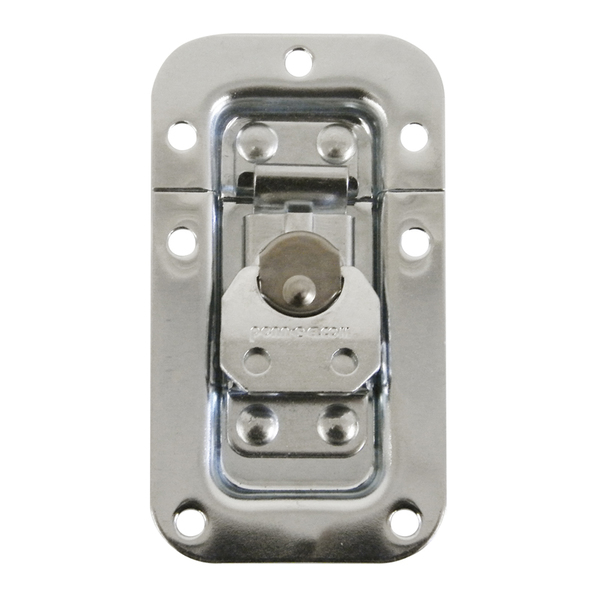

De Penn Elcom L903/7336Z is een compacte verzinkte inbouwsluiting in een smalle, zeer ondiepe schotel. Deze uitvoering is bedoeld voor rackcase-deksels en past volgens Penn Elcom bij effectrackcases vanaf 2U.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: L903/7336Z
- Type: compacte inbouwsluiting voor rackcase-deksels
- Materiaal: staal van 1,2 mm
- Afwerking: PennBrite verzinkt
- Schotelmaat: 100 × 54 mm
- Nominale schoteldiepte volgens fabrikant: 7 mm
- Schoteldiepte volgens tekening: 6,8 mm
- Inbouwuitsparing volgens actuele tekening: 76 × 32 mm
- Bevestiging: zeven montagegaten van 5,2 mm
- Afstand van de deellijn tot het midden van het bijbehorende bevestigingsgat: 10 mm volgens fabrikant
- Uitvoering: zonder verzet en zonder sleutelslot
- Levering: één sluiting
Toepassingen
Voor compacte rackcases en effectrackcases vanaf 2U. Gebruik de actuele technische tekening om de deellijn, paneeluitsparing en bevestigingspunten op elkaar af te stemmen.
