Beschrijving

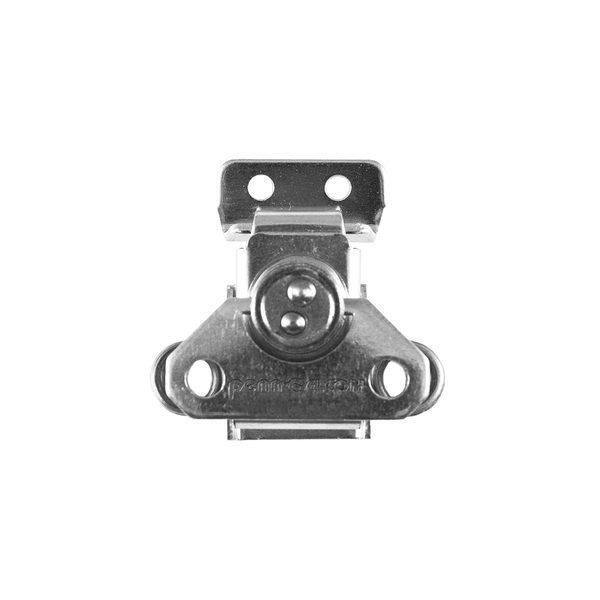

De L0914Z heeft een veermechanisme en wordt op de buitenzijde van een passende koffer of behuizing gemonteerd. Het bijbehorende sluitplaatje vormt het tweede bevestigingsdeel.
De technische tekening toont een breedte van 49 mm, totale hoogte van 48 mm en dieptemaat van 18 mm. De bevestigingsgaten hebben een diameter van 4,2 mm. Controleer de aansluiting tussen deksel en behuizing en de benodigde bewegingsruimte.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: L0914Z
- Type: geveerde mini-opbouwvlindersluiting
- Materiaal: 1,5 mm staal
- Afwerking: PennBrite verzinkt
- Breedte × totale hoogte volgens tekening: 49 × 48 mm
- Dieptemaat volgens tekening: 18 mm
- Bevestigingsgaten: 4,2 mm
- Levering: één sluiting met bijbehorend sluitplaatje
Toepassingen
Voor passende kleine koffers, flightcases en transportbehuizingen. Stem bevestiging, sluitplaatje en wandconstructie op elkaar af.
