Beschrijving

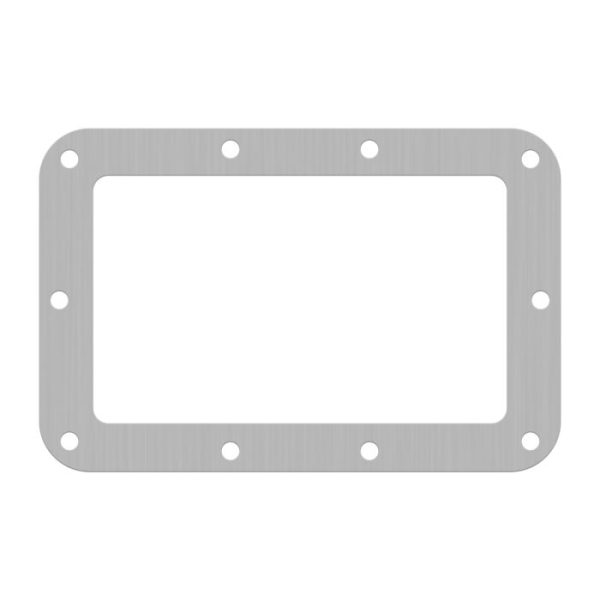

De H7150/06Z is een afzonderlijke tegenplaat voor montage achter een passende H7150Z-handgreep. De afwerking is verzinkt.

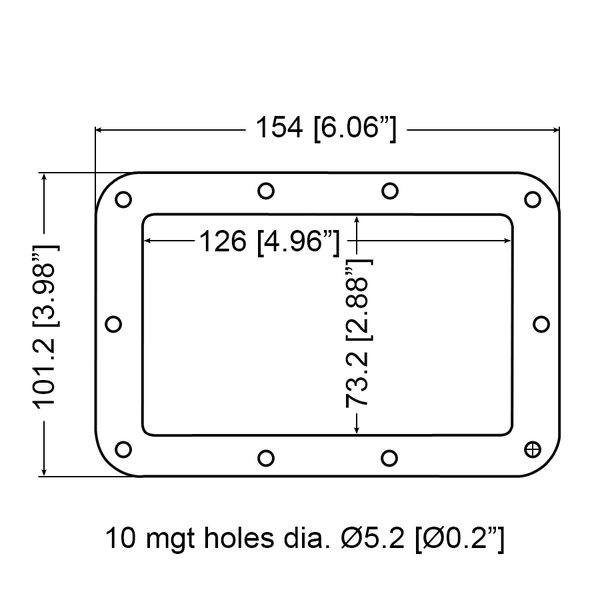

De centrale opening in de rugplaat meet 126 × 73,2 mm volgens de tekening. Dit is geen opgave voor de wanduitsparing van de handgreep. De technische tekening toont tien bevestigingsgaten van 5,2 mm. Controleer het patroon en de aansluiting op de casewand.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: H7150/06Z
- Type: rugplaat met centrale opening
- Materiaal: 1 mm staal
- Afwerking: verzinkt
- Buitenmaat volgens tekening: 154 × 101,2 mm
- Bevestiging: tien gaten van 5,2 mm
- Passende handgreep volgens fabrikant: H7150Z
- Levering: één rugplaat, zonder handgreep
Toepassingen
Voor montage achter een passende H7150Z-handgreep. Stem de rugplaat, bevestiging en wandconstructie op elkaar af.
