Beschrijving

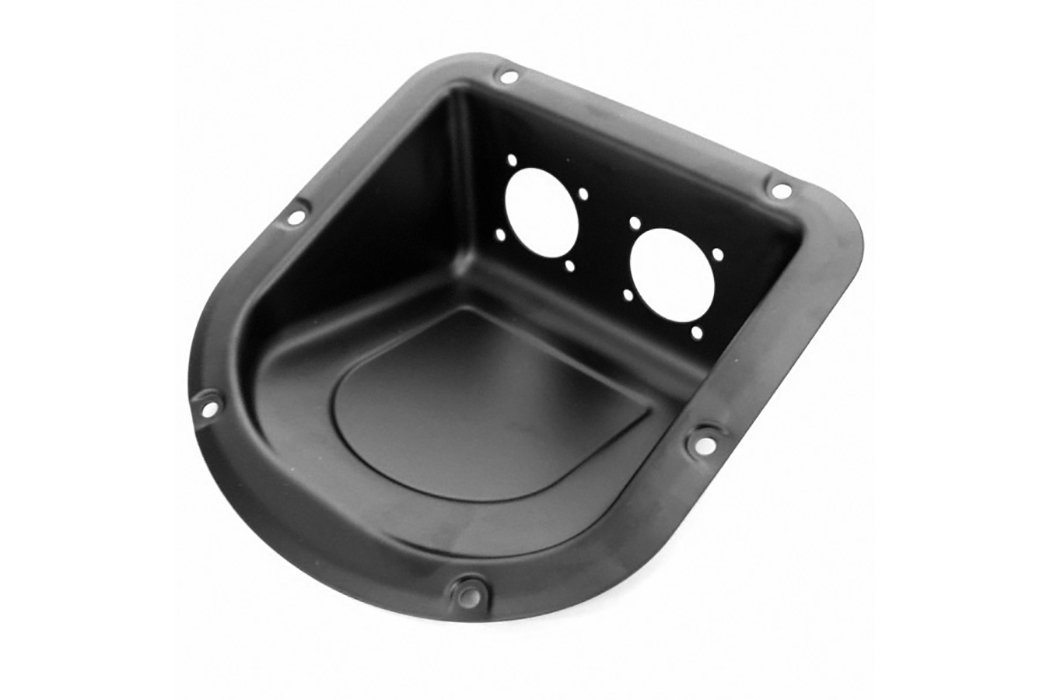

De D9802 heeft een schuin aansluitvlak met twee D-serie-uitsparingen. De verzonken constructie biedt ruimte voor passende chassisconnectoren en hun aansluiting. De connectoren worden afzonderlijk gekozen en zijn niet inbegrepen.
De fabrikant noemt D-serie-uitvoeringen van onder meer XLR, Speakon en RJ45. Controleer de exacte behuizing en het gatenpatroon. Gebruik voor de gebogen wanduitsparing de afzonderlijke uitsparingstekening; deze schotel vraagt meer dan een gewone rechthoekige opening.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: D9802
- Type: schuine inbouwschotel voor twee D-serie-connectoren
- Materiaal: 1,2 mm staal
- Afwerking: zwart
- Buitenmaten volgens tekening: circa 178,6 × 174 mm
- Bevestigingsgaten: diameter 5,2 mm volgens tekening
- Wanduitsparing: gevormde opening volgens afzonderlijke uitsparingstekening
- Levering: lege schotel, zonder connectoren
Toepassingen
Voor passende verzonken aansluitpanelen in flightcases en transportkisten. Controleer connectoruitvoering, wanduitsparing en beschikbare ruimte achter de schotel.
