Beschrijving

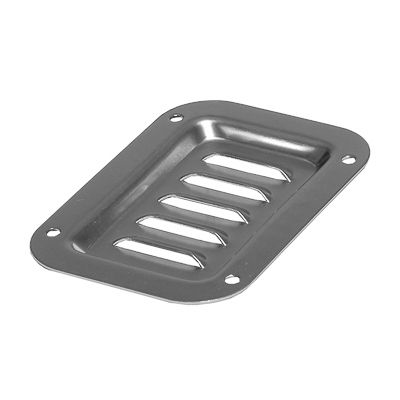

De D0516/07Z biedt een ventilatieopening voor een passende flightcasewand. De buitenmaten volgens de actuele fabrikanttekening zijn 130,5 × 89 mm.
De /07-uitvoering heeft een schoteldiepte van 7 mm. De tekening toont een wanduitsparing van 106 × 63 mm. Controleer de vrije ruimte achter de schotel en de luchtweg in de volledige caseconstructie.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: D0516/07Z
- Type: ondiepe ventilatieschotel met lamellen
- Materiaal: 1,2 mm staal
- Afwerking: PennBrite verzinkt
- Buitenmaten volgens tekening: 130,5 × 89 mm
- Schoteldiepte: 7 mm
- Wanduitsparing volgens actuele tekening: 106 × 63 mm
- Bevestigingsgaten: diameter 5,2 mm volgens tekening
- Leveringseenheid: per stuk
Toepassingen
Voor ventilatieopeningen in passende flightcases en transportkisten. Stem de benodigde ventilatie af op de apparatuur en de volledige luchtweg.
