Beschrijving

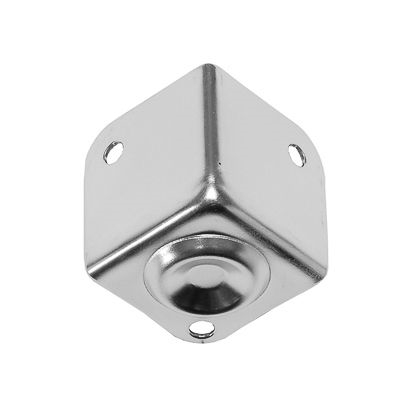

De C7082/01Z vormt het vrouwelijke deel van de stapelcombinatie met de afzonderlijke C7082/04Z. De drie benen hebben elk één bevestigingsgat.
De binnenradius is 2 mm. De actuele fabrikanttekening toont een buitenmaat van 37 × 37 mm en montagegaten van 5,4 mm. Gebruik de tekening van deze exacte stapeluitvoering.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: C7082/01Z
- Type: middelgrote platte hoek met stapeluitsparing
- Materiaal: 1 mm staal
- Afwerking: PennBrite verzinkt
- Stapelvorm: vrouwelijk
- Binnenradius: 2 mm
- Aantal benen: 3
- Bevestigingsgaten: 3, diameter 5,4 mm volgens actuele tekening
- Buitenmaat volgens tekening: 37 × 37 mm
- Passende mannelijke stapelhoek volgens fabrikant: C7082/04Z, afzonderlijk verkrijgbaar
- Levering: per stuk
Toepassingen
Voor passende cases en koffers met een stapelcombinatie van C7082/01Z en C7082/04Z. Controleer de positie van beide hoektypen op de volledige constructie.
