Beschrijving

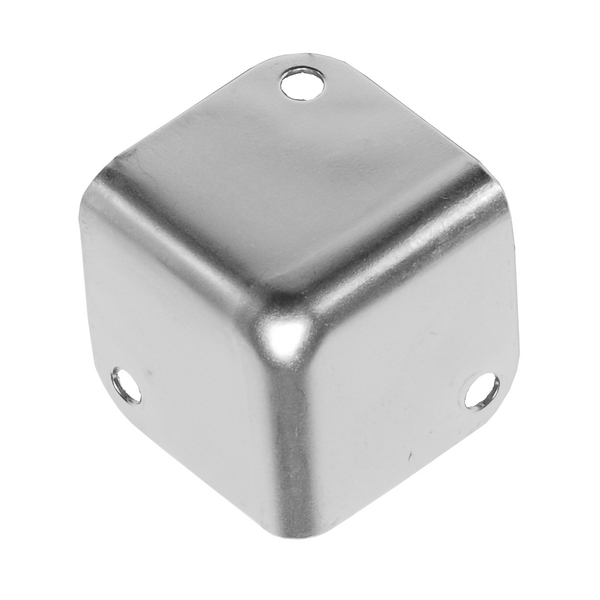

De C7079Z is een platte hoek met drie benen voor de afwerking van een passende flightcasehoek. De stalen uitvoering heeft een PennBrite-verzinkte afwerking.
De binnenradius van 5 mm verschilt van de kleinere radius van C7082Z. Kies de hoek op basis van de aansluiting op de volledige profiel- en paneelconstructie en gebruik de technische tekening voor de montage.
Keuzehulp
Kies deze platte hoek op de aansluiting van de binnenradius van 5 mm op uw profiel- en paneelconstructie.
- De buitenmaat is 37,5 × 37,5 mm. Gebruik de technische tekening om de hoekvorm en de drie montageposities te controleren.
- C7082Z heeft een binnenradius van 2 mm. Vergelijk ook de buitenmaat en het gatenpatroon als u tussen beide modellen kiest.
- Stem radius, hoekvorm en bevestiging op de volledige constructie af. Een gelijke benaming “platte hoek” bevestigt de uitwisselbaarheid niet.
Vergelijk de uitvoeringen: C7082Z: binnenradius 2 mm · C0675Z: binnenradius 4 mm en grotere buitenmaat.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: C7079Z
- Type: middelgrote platte hoek
- Materiaal: 1 mm staal
- Afwerking: PennBrite verzinkt
- Binnenradius: 5 mm
- Aantal benen: 3
- Bevestigingsgaten: 3
- Buitenmaat volgens tekening: 37,5 × 37,5 mm
- Levering: per stuk
Toepassingen
Voor passende buitenhoeken van flightcases en transportkisten. Controleer de effectieve passing op de gekozen profielen en panelen.
