Beschrijving

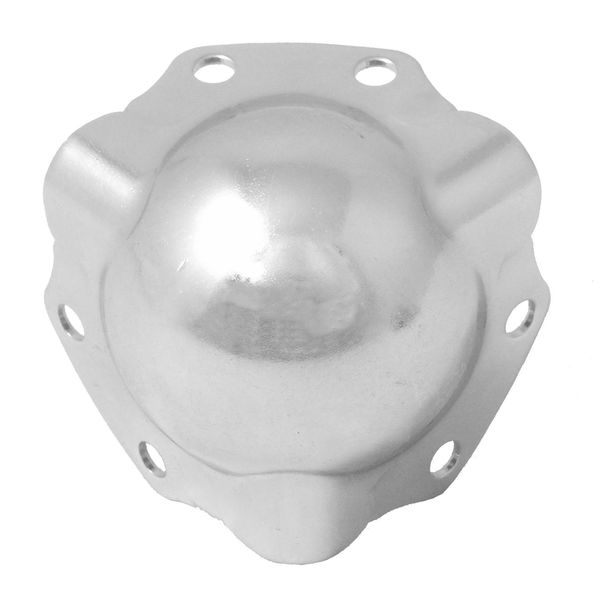

De C1363Z heeft een compacte montagevorm waarbij de bevestigingsgaten dichter bij de bol liggen. De fabrikant noemt montage op 30 mm profielen, waarbij de klinknagel door profiel en paneel gaat.
De afzonderlijke C1364Z is volgens Penn Elcom de bijpassende vrouwelijke stapelhoek. De technische tekening toont de montagevorm en gaten van 5,2 mm.
Kenmerken
- Merk: Penn Elcom
- Artikelnummer: C1363Z
- Type: grote balhoek zonder uitstekende montagebenen
- Materiaal: 1,5 mm staal
- Afwerking: PennBrite verzinkt
- Binnenradius: 5 mm
- Bevestigingsgaten: 6, diameter 5,2 mm volgens tekening
- Maat volgens tekening: 44,8 mm
- Profielmaat volgens fabrikant: 30 mm
- Bijpassende vrouwelijke stapelhoek volgens fabrikant: C1364Z, afzonderlijk verkrijgbaar
- Levering: per stuk
Toepassingen
Voor passende flightcaseconstructies waarbij de bevestiging door profiel en paneel loopt. Gebruik de technische tekening om aansluiting en gatenpatroon te bepalen.
