Beschrijving

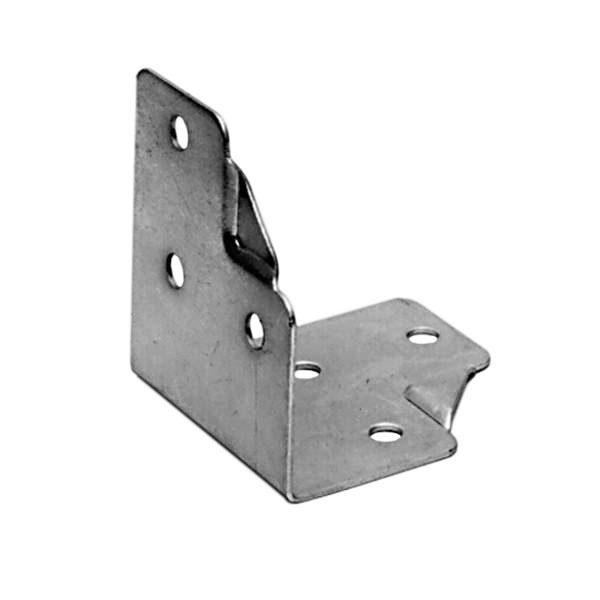

Penn Elcom B1123 is een PennBrite verzinkte stalen hoekbeugel met verzet.
Keuzehulp
De B1123 is bedoeld voor een passende verbinding met 30 mm verzet.
- Controleer of uw constructie het opgegeven verzet van 30 mm nodig heeft; de buitenmaten zijn 51,5 × 47 mm.
- Er zijn zes gaten van 5 mm. Vergelijk het volledige gatenpatroon wanneer u bestaand beslag vervangt.
- De fabrikant noemt de profielreeksen E0850/E0825/E0826 en E0885/E0875/E0876. Controleer de exacte doorsnede van uw uitvoering voordat u deze combineert.
Vergelijk de uitvoeringen: B1121: 31,2 × 40 mm, vier gaten · B1130: binnenradius 5 mm.
Kenmerken
- Buitenmaten: 51,5 × 47 mm.
- Materiaal: 1,2 mm staal.
- Afwerking: PennBrite zink.
- 6 montagegaten van 5 mm.
- Binnenradius: 2 mm.
- Verzet volgens fabrikant: 30 mm.
Toepassingen
Voor het verstevigen van passende flightcaseverbindingen. De fabrikant noemt hybride profielen E0850, E0825 en E0826 en dubbele hoekprofielen E0885, E0875 en E0876. Controleer de doorsnede en actuele tekening voor de juiste montage.
